在线亚洲日产一区二区

00Cr13Ni5Mo

 00Cr13Ni5Mo 不銹鋼(gang)是在CA-6NM鑄(zhu)鋼(gang)基(ji)礎上(shang)發展的超低碳在線亞洲日產一區二區:馬氏體不銹鋼。它具有(you)良好的(de)強(qiang)度、韌性(xing)(xing)、可(ke)(ke)焊(han)性(xing)(xing)及(ji)耐磨(mo)蝕性(xing)(xing)能。此(ci)鋼(gang)一改高碳(tan)馬氏(shi)體(ti)以(yi)形成(cheng)碳(tan)化物的(de)強(qiang)化手(shou)段，而以(yi)具有(you)高韌性(xing)(xing)的(de)低碳(tan)馬氏(shi)體(ti)的(de)形成(cheng)并以(yi)鎳(nie)、鉬等合金元(yuan)素補充強(qiang)化為主(zhu)要強(qiang)化手(shou)段。通(tong)過適(shi)當的(de)熱處(chu)理使(shi)之(zhi)具有(you)低碳(tan)板條(tiao)(tiao)狀馬氏(shi)體(ti)與逆轉變(bian)奧(ao)氏(shi)體(ti)的(de)復合組織，從而既保留了(le)高的(de)強(qiang)度水(shui)平又具有(you)良好的(de)韌性(xing)(xing)和可(ke)(ke)焊(han)性(xing)(xing)。本鋼(gang)適(shi)用(yong)(yong)于(yu)厚截面尺寸(cun)且要求具有(you)良好可(ke)(ke)焊(han)性(xing)(xing)的(de)使(shi)用(yong)(yong)條(tiao)(tiao)件(jian)，如大型水(shui)電站轉輪、轉輪下(xia)環以(yi)及(ji)石油(you)工業(ye)耐蝕管線等。對于(yu)一些小(xiao)截面尺寸(cun)的(de)應(ying)用(yong)(yong)，鋼(gang)的(de)含碳(tan)量可(ke)(ke)適(shi)當提高。

一、化學(xue)成分

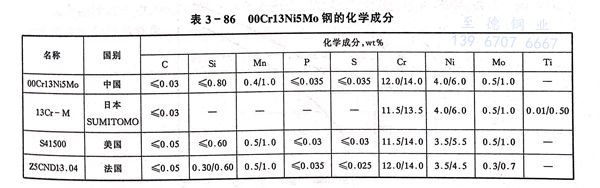

00Cr13Ni5Mo 不銹鋼的化學成分列于(yu)表3-86中，為便于(yu)比較，某些高碳型Cr13Ni4Mo也一并列入。

二、室(shi)溫(wen)力(li)學性能(neng)

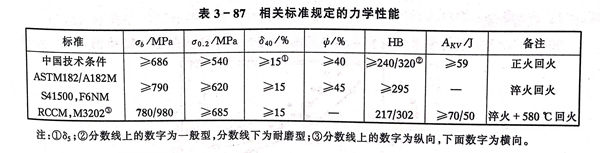

  相(xiang)關標準規定的(de)室溫力學性能指標見表3-87。

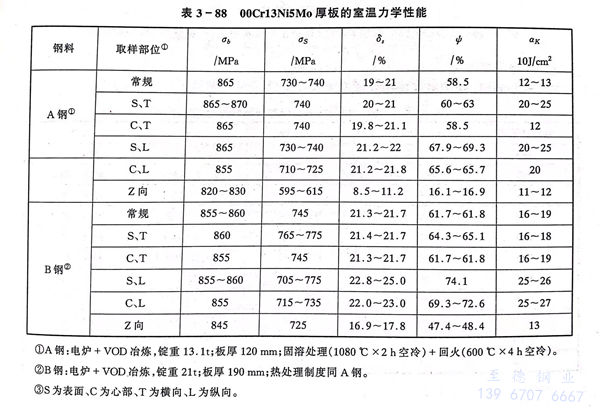

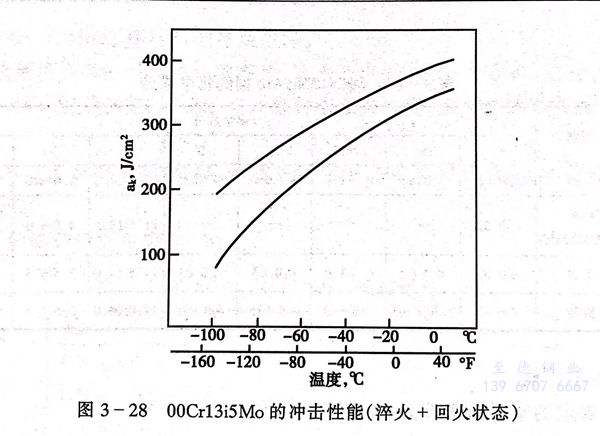

  實測室溫力學性(xing)能(neng)見表 3-88。沖擊試(shi)驗性(xing)能(neng)與試(shi)驗溫度的關系見圖 3-28。

三、疲勞性能

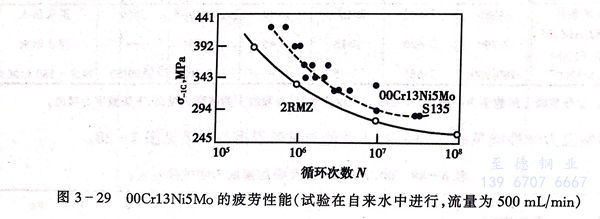

  00Cr13Ni5Mo不銹鋼在自來水中(zhong)的(de)疲勞性能見(jian)圖3-29，優于瑞典的(de)2RM2鑄(zhu)鋼。

四(si)、高溫(wen)力學(xue)性能

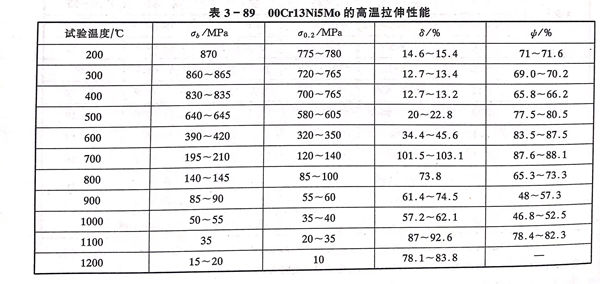

  00Cr13Ni5Mo不銹鋼的高溫拉伸性能見表3-89。

五(wu)、耐(nai)磨性(xing)和耐(nai)蝕(shi)性(xing)

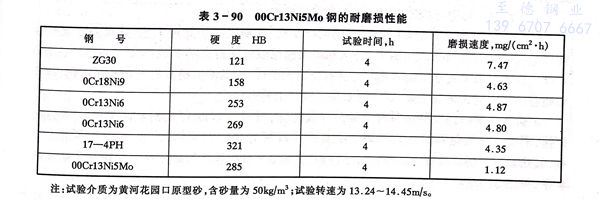

  在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧(ao)氏體不銹鋼，表3-90匯總了耐磨損性能的試驗結果。

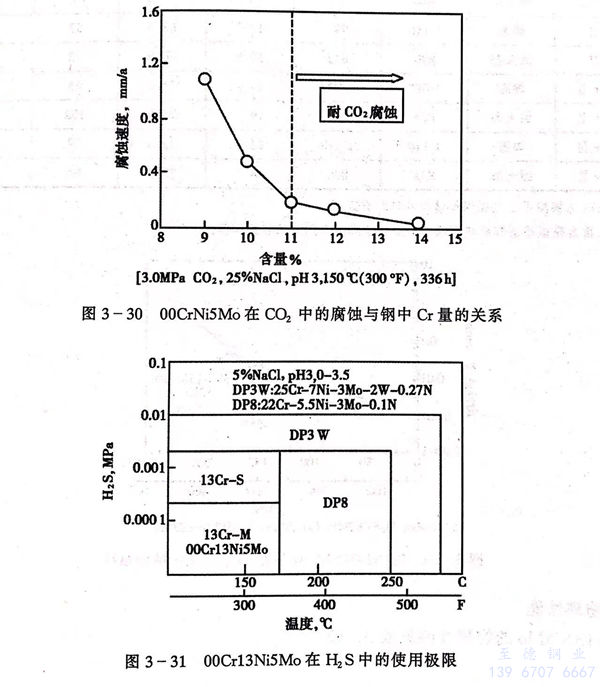

  在二氧化碳環(huan)境中(zhong)，00Cr13Ni5Mo不銹鋼的耐蝕性(xing)受鋼中(zhong)含鉻量(liang)所(suo)制約，只要含鉻量(liang)大于11％，其腐(fu)蝕率就(jiu)穩定在較低水平，見圖3-30。在H2S環(huan)境中(zhong)的使用界限見圖3-31。

六、工(gong)藝性能

 a. 熱加工

  00Cr13Ni5Mo不銹(xiu)鋼(gang)具有良(liang)好(hao)的(de)熱(re)加工性能，熱(re)加工工藝參數同一般的(de)18-8型(xing)奧氏(shi)體不銹(xiu)鋼(gang)，可順利生(sheng)產(chan)鍛件、板(ban)、管(guan)等。厚板(ban)的(de)熱(re)成形(xing)宜在(zai)700～1000℃進行。

 b. 冷(leng)加工(gong)

  可進(jin)行冷軋、冷拔、冷彎等成(cheng)形操作。

 c．熱(re)處理

  00Cr13Ni5Mo不銹鋼通(tong)常采用淬火(huo)(huo)（正火(huo)(huo)）＋回(hui)火(huo)(huo)的熱(re)處理工藝，淬火(huo)(huo)或(huo)正火(huo)(huo)的溫(wen)度(du)為1080℃，回(hui)火(huo)(huo)溫(wen)度(du)為600℃，淬火(huo)(huo)和回(hui)火(huo)(huo)的保(bao)溫(wen)時間(jian)視產品的截(jie)面(mian)尺寸而(er)定(ding)。在600℃以(yi)上的溫(wen)度(du)回(hui)火(huo)(huo)在原奧氏體(ti)晶界上將有析出(chu)相沉淀，隨溫(wen)度(du)的提高析出(chu)相愈加粗化，而(er)且(qie)伴隨著逆(ni)轉變(bian)奧氏體(ti)量下降，這一結果(guo)將有損于鋼的塑韌(ren)性(xing)。

d. 焊接(jie)

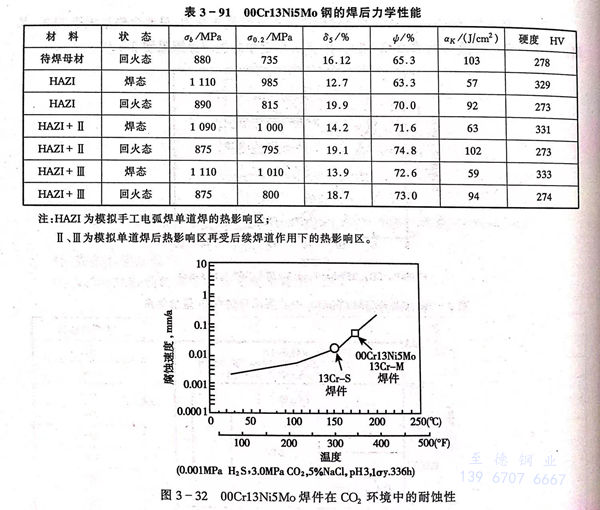

 00Cr13Ni5Mo不銹鋼具(ju)有良好(hao)的(de)(de)焊(han)(han)接(jie)性(xing)能，可采用GTAW、GMAW、SMAW等方法焊(han)(han)接(jie)，不需焊(han)(han)前預熱和焊(han)(han)后(hou)熱處(chu)理。配套(tao)焊(han)(han)接(jie)材(cai)料為00Cr17Ni6Mo。特(te)厚板經多道次焊(han)(han)接(jie)，其(qi)熱影響區仍具(ju)有良好(hao)的(de)(de)綜合力學性(xing)能，見表3-91。焊(han)(han)后(hou)的(de)(de)耐蝕性(xing)亦保(bao)持在足夠高的(de)(de)水平，見圖3-32。

七、物理性能

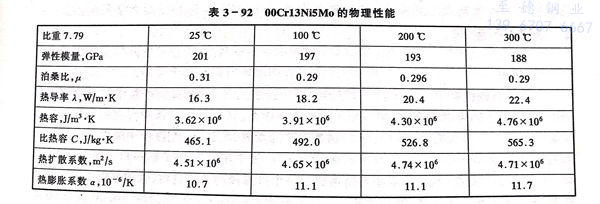

 00Cr13Ni5Mo不銹鋼的物(wu)理性能見表 3-92 。

八、應用

  00Cr13Ni5Mo不(bu)銹鋼主要(yao)用于(yu)需焊接的高(gao)強度承力部件。在(zai)(zai)大型水電站中，已成功用于(yu)耐磨(mo)蝕(shi)轉輪和(he)(he)轉輪下環；在(zai)(zai)石油工業(ye)中用于(yu)耐二氧化碳、硫化氫腐蝕(shi)并需現(xian)場(chang)焊接的管線；在(zai)(zai)核(he)工業(ye)中應(ying)用于(yu)壓水堆2、3級輔助泵傳動軸(zhou)和(he)(he)控制棒驅(qu)動機構。
