在线亚洲日产一区二区

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹(xiu)鋼是一(yi)種在馬氏體基體上析出Cr₂N強化的半奧氏體在線亞洲日產一區二區:沉淀硬化不銹鋼。它具有高(gao)的(de)強度(du)和良好(hao)的(de)韌性，適宜(yi)制作中溫高(gao)強度(du)部件。

一、化學成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化(hua)學成分見(jian)表5-98。

二、室溫力學性(xing)能

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的室溫(wen)力學(xue)性能指(zhi)標(biao)見表(biao)5-99。

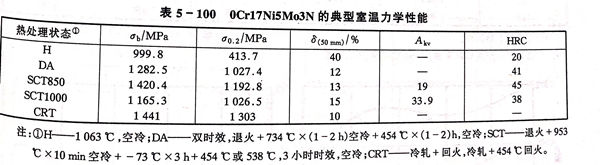

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的(de)典型室溫力學性(xing)能指(zhi)標(biao)見(jian)表5-100。

三、疲勞性能

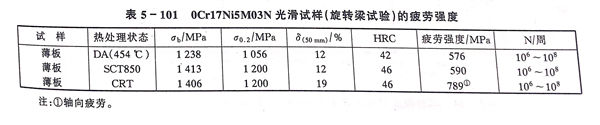

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的疲勞(lao)性能見(jian)表 5-101 。

四、高(gao)溫力(li)學性能(neng)

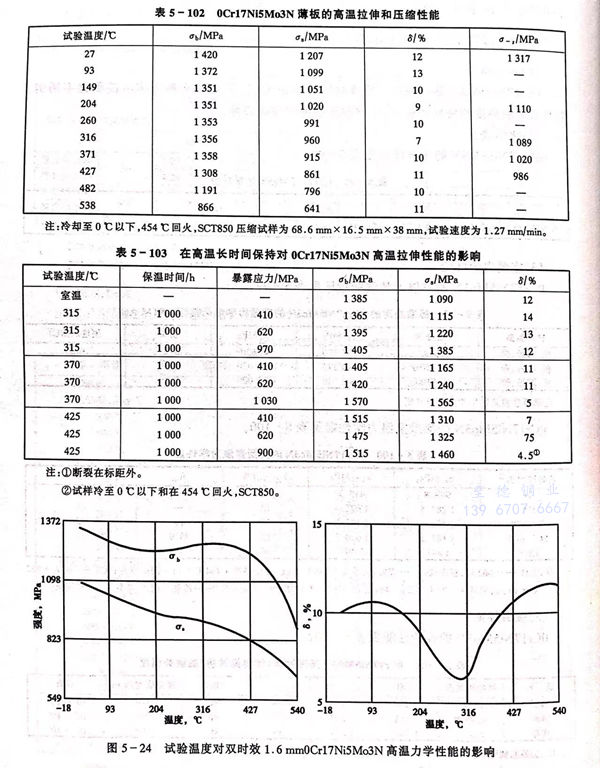

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼的拉伸性能與熱處(chu)理條件相關，并取決于(yu)試驗條件，見表(biao)5-102、表(biao)5-103和圖5-24。

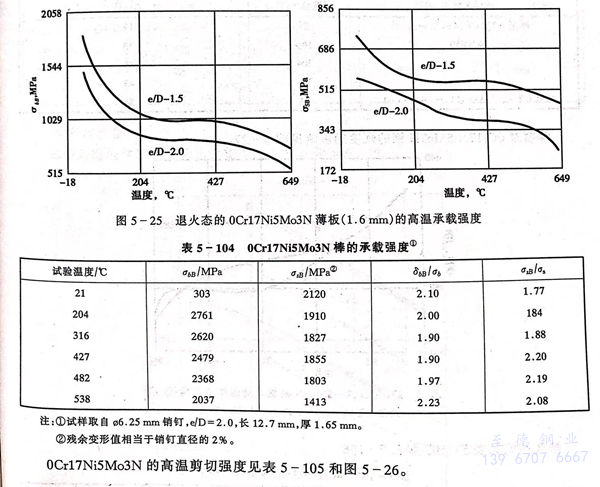

 退火(huo)態(tai)薄(bo)板(ban)的高溫承載強度見圖 5-25 和 表(biao) 5-104 。

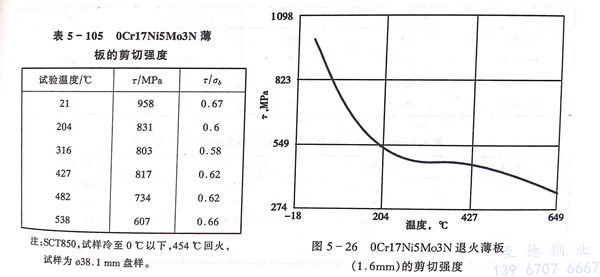

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的(de)高溫剪(jian)切(qie)強(qiang)度見表(biao) 5-105 和 圖 5-26 。

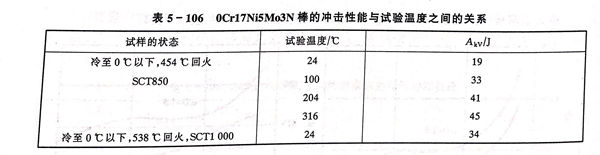

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫沖(chong)擊性能見表 5-106。

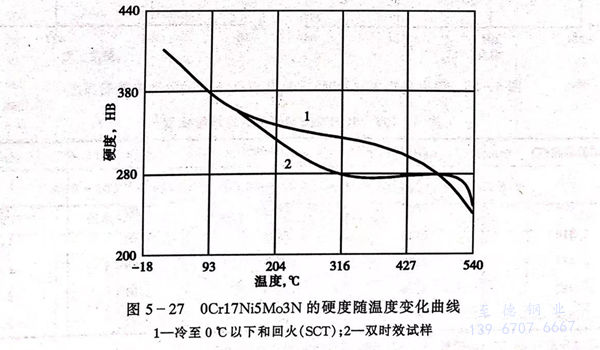

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的硬度的影響見圖 5-27 。

  持(chi)久性能見表 5-107 和 5-108 。

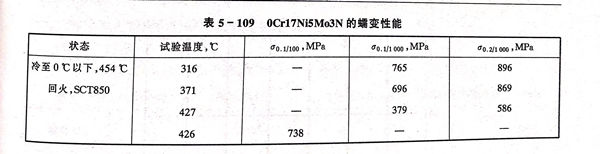

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性能(neng)見表 5-109 。

五、低(di)溫性(xing)能

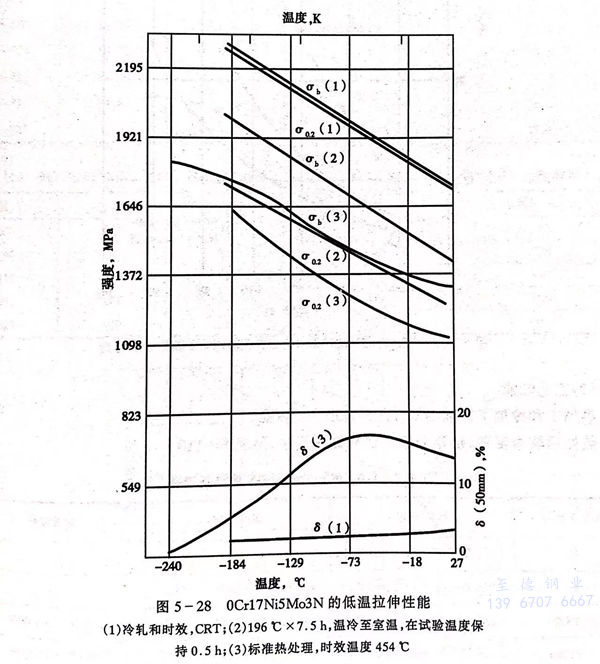

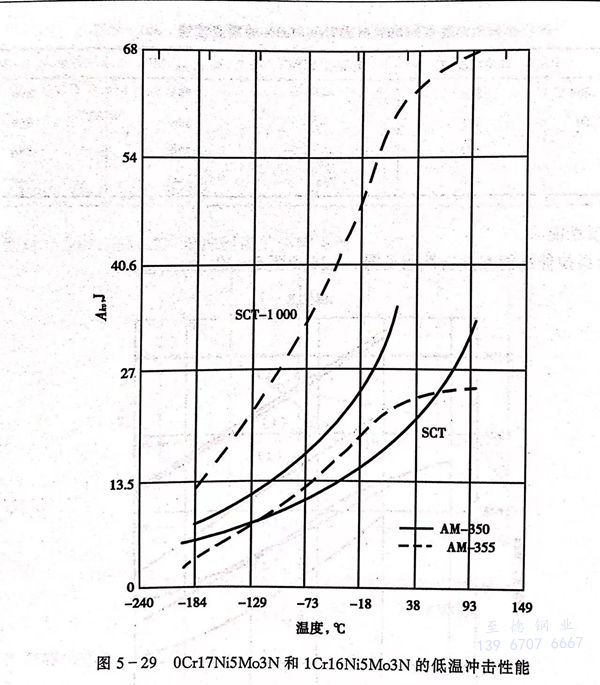

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的(de)低溫拉(la)伸(shen)性(xing)(xing)能(neng)和(he)沖擊(ji)性(xing)(xing)能(neng)見圖 5-28 和(he) 圖 5-29 。

六、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝(yi)性能(neng)

  熱加工和冷加工性能與0Cr15Ni7Mo2Al 不(bu)銹鋼相(xiang)近(jin)。

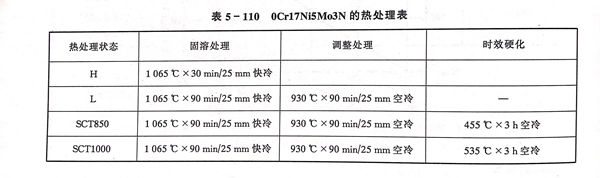

  熱(re)(re)處(chu)理較(jiao)為(wei)復雜，推薦采用下(xia)述(shu)熱(re)(re)處(chu)理程序(xu)，見表5-110。

  可采用焊接奧氏體不(bu)銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物(wu)理性能

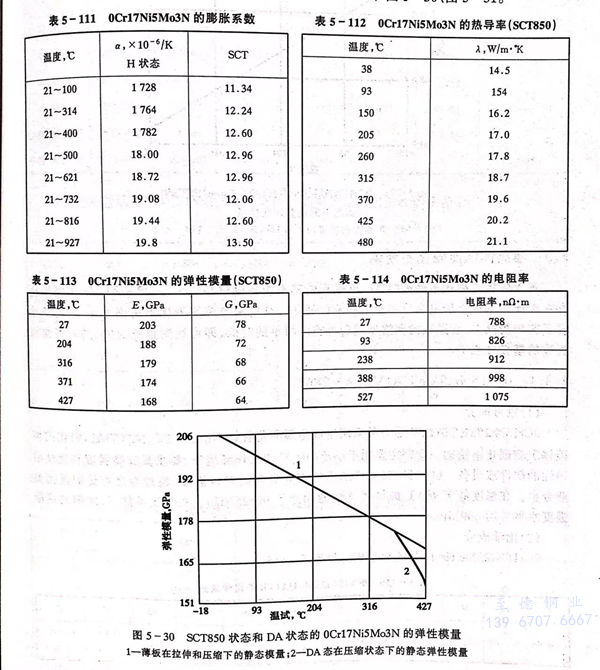

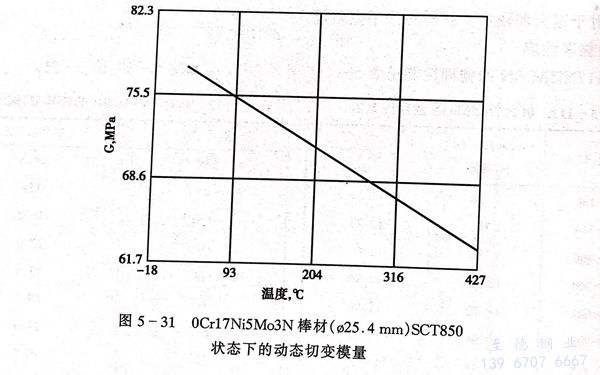

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物(wu)理(li)性(xing)能見表(biao)5-111至表(biao)5-114和圖5-30、圖5-31。

九(jiu)、應(ying)用(yong)

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主要(yao)應用于要(yao)求(qiu)高強度并且有適度耐(nai)蝕性的結構部件和(he)(he)裝備。如壓力(li)容器、飛(fei)機(ji)水管；飛(fei)行器結構骨架(jia)，如艙壁、隔板(ban)和(he)(he)加強桿肋板(ban)；噴氣發(fa)動機(ji)壓縮機(ji)葉片和(he)(he)高溫彈簧等。
