在线亚洲日产一区二区

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不銹鋼是一種超低碳馬(ma)氏(shi)體時效不銹鋼，它既具有馬(ma)氏(shi)體時效鋼的高強度和良好的韌性(xing)，又具有常(chang)規在線亞洲日產一區二區:不銹鋼的(de)耐(nai)蝕性。該鋼易于生(sheng)產(chan)和具(ju)有(you)良好的(de)加(jia)工性能，主要用于要求具(ju)有(you)高的(de)強(qiang)度(du)、良好的(de)韌性和耐(nai)蝕性的(de)裝備，如供料螺(luo)旋推進(jin)器、捏(nie)合元件(jian)、破(po)碎機襯(chen)板、塑料模具(ju)和模板等。

一(yi)、化學成分

 00Cr12Ni10AlTi 不(bu)銹鋼的化學成分見表(biao)5-60。

二、室(shi)溫力學性能

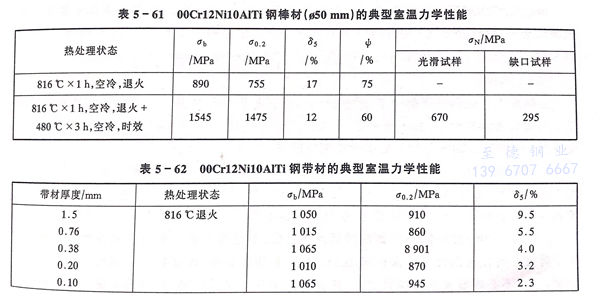

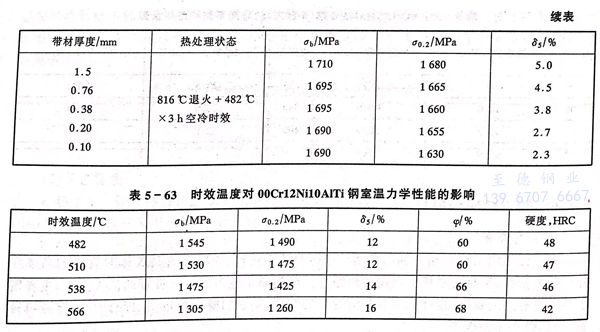

  00Cr12Ni10AlTi 不(bu)銹(xiu)鋼(gang)在(zai)退火條件下具有較(jiao)(jiao)高(gao)的抗拉強度和屈服(fu)強度，且塑性(xing)和韌性(xing)良好。通過簡單的時(shi)效處(chu)理，其強度水平(ping)較(jiao)(jiao)退火狀態提高(gao)1倍，同時(shi)保留了足夠的塑韌性(xing)。00Cr12Ni10AITi 不(bu)銹(xiu)鋼(gang)棒材、帶材及(ji)時(shi)效處(chu)理對(dui)室(shi)溫(wen)力(li)學性(xing)能的影響見表5-61至(zhi)表5-63。

三(san)、高溫力(li)學(xue)性能

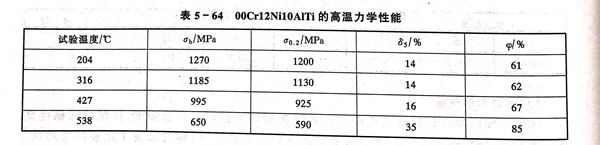

  00Cr12Ni10AlTi 不(bu)銹鋼的高溫拉伸性能見(jian)表5-64。

四、耐蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹(xiu)鋼，但不如0Cr18Ni9和1Cr17。

五、工藝性能

 a. 熱加(jia)工

  此鋼易于熱(re)加(jia)(jia)工(gong)，理想(xiang)的熱(re)加(jia)(jia)工(gong)溫(wen)度范圍為1038～1230℃。為得到(dao)細化的晶粒和最佳(jia)力學性能，應(ying)在(zai)816～927℃范圍內進行(xing)終加(jia)(jia)工(gong)，在(zai)終加(jia)(jia)工(gong)范圍內應(ying)盡可能加(jia)(jia)大(da)變形量，至(zhi)少應(ying)為20％。加(jia)(jia)工(gong)后空冷至(zhi)室(shi)溫(wen)即可。

 b. 熱處(chu)理(li)

  00Cr12Ni10AlTi 不銹鋼的(de)使用狀態為固(gu)溶退火＋時效(xiao)(xiao)處(chu)(chu)理。鋼的(de)固(gu)溶處(chu)(chu)理溫度(du)為816℃×1h空冷(leng)，而后(hou)進(jin)行時效(xiao)(xiao)處(chu)(chu)理，以(yi)得到所需強(qiang)度(du)和塑韌性，根據對(dui)材料的(de)強(qiang)度(du)、塑韌性要求(qiu)選(xuan)擇(ze)恰(qia)當的(de)時效(xiao)(xiao)溫度(du)，時效(xiao)(xiao)時間為3小時，冷(leng)卻(que)方式為空冷(leng)。

c. 焊接

  00Cr12Ni10AlTi 不(bu)銹鋼的焊(han)接(jie)性(xing)能良好，不(bu)論是在(zai)退(tui)火狀態還是在(zai)時效(xiao)條件(jian)下(xia)均易(yi)于焊(han)接(jie)。可使(shi)用惰(duo)性(xing)氣體(ti)保護和手(shou)工電弧焊(han)等焊(han)接(jie)方法，焊(han)接(jie)材(cai)料宜使(shi)用與母材(cai)相(xiang)同的化(hua)學成(cheng)分，不(bu)必(bi)焊(han)前(qian)預熱(re)和焊(han)后退(tui)火，焊(han)后進(jin)行480℃時效(xiao)處理，可獲得與母材(cai)相(xiang)近(jin)的強度和韌(ren)性(xing)。

六(liu)、物理性能

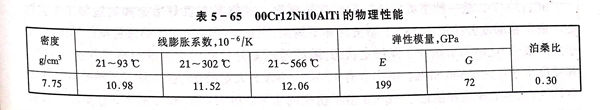

  00Cr12Ni10AlTi 不(bu)銹鋼(gang)的物理性能(neng)見表5-65。
