沉淀(dian)(dian)硬(ying)(ying)(ying)化(hua)(hua)(hua)(hua)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)是一類含(han)(han)沉淀(dian)(dian)硬(ying)(ying)(ying)化(hua)(hua)(hua)(hua)元素（Cu、Al、Ti、Nb）的鐵鉻鎳合金，可以通過熱(re)處(chu)理強化(hua)(hua)(hua)(hua)，此類鋼(gang)(gang)(gang)具有高(gao)強度、足夠的韌性和(he)適宜的耐蝕性。主(zhu)要(yao)應用于(yu)宇航工業和(he)一些(xie)高(gao)技術產業。 沉淀(dian)(dian)硬(ying)(ying)(ying)化(hua)(hua)(hua)(hua)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)可區分為馬(ma)(ma)氏(shi)體、半奧氏(shi)體和(he)奧氏(shi)體沉淀(dian)(dian)硬(ying)(ying)(ying)化(hua)(hua)(hua)(hua)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)三種(zhong)主(zhu)要(yao)類型，近年來(lai)又(you)出(chu)現(xian)了(le)鐵素體沉淀(dian)(dian)硬(ying)(ying)(ying)化(hua)(hua)(hua)(hua)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)。在(zai)馬(ma)(ma)氏(shi)體沉淀(dian)(dian)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)中，基于(yu)馬(ma)(ma)氏(shi)體時(shi)效鋼(gang)(gang)(gang)的經驗，近年來(lai)出(chu)現(xian)了(le)馬(ma)(ma)氏(shi)體時(shi)效不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)，與前(qian)者(zhe)比較(jiao)(jiao)，后者(zhe)碳含(han)(han)量較(jiao)(jiao)低，其強化(hua)(hua)(hua)(hua)手段主(zhu)要(yao)是靠金屬(shu)間化(hua)(hua)(hua)(hua)合物析(xi)出(chu)，且熱(re)處(chu)理簡(jian)單。
0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化在線亞洲日產一區二區:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于在線亞洲日產一區二區:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。
一(yi)、化學成(cheng)分
0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學成分見表5-32。
二(er)、 室溫力學性(xing)能(neng)

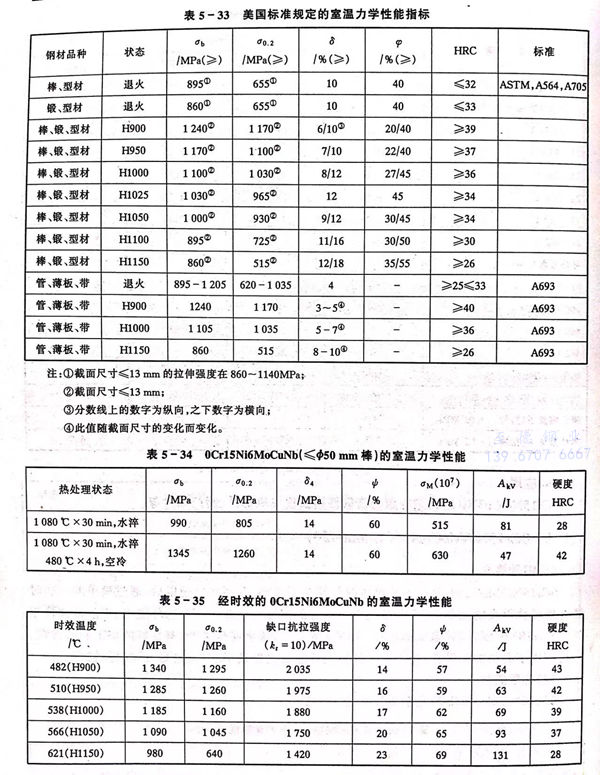

0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室溫力(li)學性能見(jian)表5-33至表5-35。
三、高(gao)溫力學性(xing)能(neng)

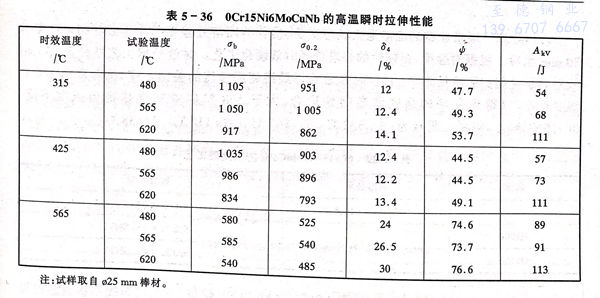

0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的高溫力學性能見表5-36 。
四(si)、耐(nai)蝕(shi)性(xing)

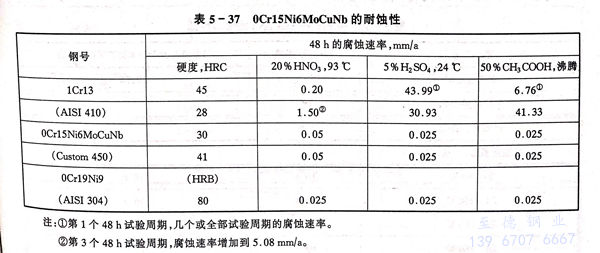

0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體不銹鋼，與0Cr19Ni鋼相當（見表5-37）。
五(wu)、工藝性能
a. 熱加工
此(ci)鋼易于熱(re)(re)加工，加工溫度范圍為900～1260℃，為便于熱(re)(re)加工并獲得(de)細小晶粒(li)尺寸(cun)，最佳加熱(re)(re)溫度為1150～1170℃。
b. 冷加(jia)工(gong)

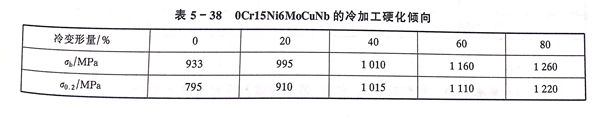

鋼的(de)冷(leng)(leng)加工(gong)硬(ying)化(hua)傾向(xiang)低（見表5-38），在不進(jin)行(xing)中間退火的(de)情況下能進(jin)行(xing)大變形(xing)量冷(leng)(leng)加工(gong)。
c. 熱(re)處理

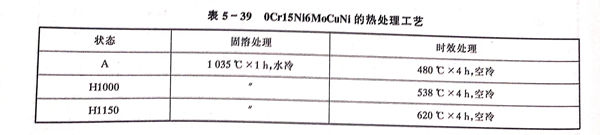

通常(chang)此鋼(gang)的固溶退火狀態交貨(huo)，推薦(jian)的固溶處(chu)理工藝(yi)為(wei)1024～1052℃×30min水冷。根據對強(qiang)度、塑韌性(xing)的要求選擇時(shi)(shi)效(xiao)(xiao)硬化工藝(yi)。時(shi)(shi)效(xiao)(xiao)處(chu)理工藝(yi)見表5-39，時(shi)(shi)效(xiao)(xiao)對力學性(xing)能(neng)的影響(xiang)見圖5-10。時(shi)(shi)效(xiao)(xiao)是獲得(de)(de)最終使用(yong)性(xing)能(neng)的關鍵工序，推薦(jian)采用(yong)480℃溫度時(shi)(shi)效(xiao)(xiao)，以得(de)(de)到良好(hao)的強(qiang)度和塑韌性(xing)配合(he)，大于(yu)538℃時(shi)(shi)效(xiao)(xiao)韌性(xing)提(ti)高但強(qiang)度下(xia)降。0Cr15Ni6MoCuNb的臨界點為(wei)：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。
d. 焊接
此(ci)鋼焊前不需(xu)預熱，采用(yong)0Cr15Ni6MoCuNb焊材(cai)，可(ke)(ke)使用(yong)焊接(jie)不銹(xiu)鋼各種焊接(jie)方法(fa)進行(xing)焊接(jie)，如要求達到(dao)最佳耐蝕性(xing)，應進行(xing)焊后(hou)固溶退(tui)火處理，釬焊溫度(du)同(tong)固溶處理溫度(du)，釬焊料可(ke)(ke)使用(yong)0Cr19Ni9釬焊料。
六、物理性能(neng)

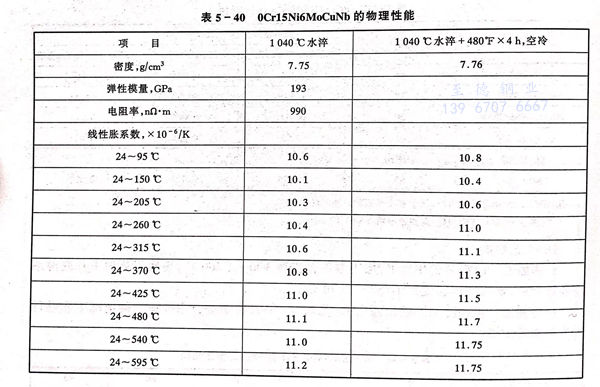

0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見(jian)表(biao)5-40。
七、應用
0Cr15Ni6MoCuNb、Custom 450 不銹鋼(gang)主要用于要求(qiu)耐蝕(shi)不銹性的齒輪、彈(dan)簧、緊固(gu)件(jian)及飛機和(he)透平部件(jian)。
